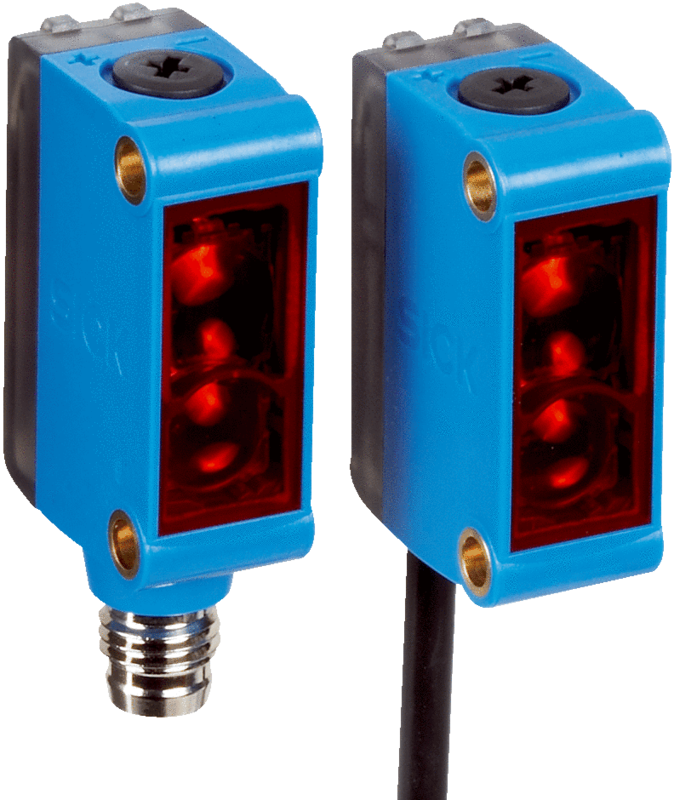

传感器原理/ 检测原理对射式光电传感器
尺寸(宽 x 高 x 深)12 mm x 31.5 mm x 21 mm
外壳形状（光束出口）方形
最大开关距离0 m ... 14.5 m
感应距离0 m ... 10.6 m
光源种类红外线
光源LED 1)
轴长850 nm
设置电位计，270°

  • 1) 平均使

    供电电压10 V DC ... 30 V DC 1)
    残余纹波± 10 % 2)
    电流消耗30 mA 3)
    开关量输出PNP
    开关类型明/暗切换
    开关类型可选可通过明通/暗通开关选择
    信号电压 PNP 高电平/低电平约 UV - (≤ 3 V)/ 约 0 V
    输出电流 Imax.≤ 100 mA 4)
    响应时间< 500 µs 5)
    开关频率1,000 Hz 6)
    连接类型电缆，3 芯, 2 m 7)
    导线材料PVC
    导线横截面0.14 mm²
    保护电路A, B, D 8)
    防护等级III
    重量170 g
    外壳材料塑料, ABS/PC
    材料、光学元件塑料, PMMA
    外壳防护等级IP67
    运行环境温度–25 °C ... +55 °C 9)
    存储环境温度–40 °C ... +70 °C
    UL 文件编号NRKH.E348498 & NRKH7.E348498
    零件订货号2070158 GS6-D1321 2079527 GE6-P1221

    • 1) 短路保护的电网环境下的临界值：最大 8 A.

    • 2) 不得超过或低于 UV公差.

    • 3) 无负荷.

    • 4) 在 Uv > 24 V 时，IA max = 50 mA.

    • 5) 信号传输时间（电阻负载时）.

    • 6) 亮暗对比度为 1:1 时.

    • 7) 低于 0°C 时导线不能发生形变.

    • 8) A = UV 接口（已采取反极性保护措施）.

    • 9) 温度稳定性按照设置 +/-10 °C.

    用寿命：100,000 小时，TU = +25 °C.


介绍
传感器原理/ 检测原理对射式光电传感器 尺寸(宽 x 高 x 深)12 mm x 31.5 mm x 21 mm 外壳形状（光束出口）方形 最大开关距离0 m ... 14.5 m 感应距离0 m ... 10.6 m 光源种类红外线 光源LED 1) 轴长850 nm 设置电位计，270° 1) 平均使用寿命：100,000 小时，TU = +25 °C.
